IFC-FDC / IFC-Serial Convertisseur extendeur série RS232/422/485 via fibre optique
Disponible sous 2 semaines
Price on Request
Documents
Fonctionnalités
- Liaison deux fibres optiques (IFC-FDC)
- Liaison simple fibre optique (IFC série)
- Supporte 2 voies de communication plus une troisième RS232, et la communication bidirectionnelle
- Déporte les liaisons séries sur des distances allant jusqu'à 2 km, 30 km, 60 km
- Supporte plusieurs topologies : redondance de lien fibre optique, connexion en anneau, cascade via la fibre, et liaison point à point
- Redondance d'alimentation, deux entrées 12/24/45 VDC
- Supporte les interfaces RS-232, RS-422, RS-485 (2/4 fils) et la transmission via double fibre optique
- Vitesse de transmission en série jusqu'à 1024 kbps
- Isolation des signaux séries 2,5 Kv
- Sortie relais pour les alarmes : alimentation et perte de lien
- Conforme avec IP30
- Concut pour environnements industriels sévères
- Terminaisons et résistances de " Pull high/low " pour la transission RS422/485
Produits liés
Les boîtiers IFC sont des convertisseurs séries vers fibre optique de qualité industrielle. ils permettent de déporter des liaisons série RS232, RS422 ou RS485 via une liaison fibre optique ayant un ou deux brins sur une distance de 2 Km (fibre optique multimode) ou 60 Km (fibre optique monomode). Vous pouvez utiliser ces convertisseurs pour des liaisons Point à point ou bien, créer des liaisons entres plusieurs équipements séries en les cascadant en créant un bus ou un anneau fermé si vous souhaitez avoir de la redondance en utilisant la fibre optique. Cependant, aucune redondance n'est pas possible avec le modèle avec une seule fibre et toute défaillance peut désactiver la totalité de l'anneau. L'architecture en anneau vous permet d'avoir de la redondance et la restauration automatique de votre liaison.
Avec la série IFC, vous avez la possibilité se sélectionner le type d'interface que vous souhaitez untiliser RS-232 (3 fils), RS-485 (deux fils, Half duplex) ou RS-422/485 (4 fils, full duplex) et vous disposez d'une troisième voie de communication RS-232 indépendante. En outre, un bloc terminal offre un contact de relais d'alarme et deux entrées redondantes d'alimentation DC.
Les convertisseurs IFC sont également disponibles dans deux gammes de température de fonctionnement, une standard : -10 ° à 60 ° C et une pour milieu difficile : -40 ° à 75 ° C.
Avec toutes ces fonctionnalités spécialement conçues, les convertisseurs séries IFC sont des solutions fiables et idéales pour garantir à vos applications d'automatisation industrielle un fonctionnement en continu, même dans des environnements difficiles.
| Modèle | double voie | série | fibre optique | Cetification | Température de fonctionnement | ||||||
|
RS232 |
RS422/485 | Isolation 2?5 kV | SC/ST | Cascadable | UL60950-1 | EN61000-6-2 EN61000-6-4 |
CE | FCC | |||
| IFC-FDC | X | 2 | 1 | X | 2 | X | X | X | X | X | -10 à +60°C |
| IFC-FDC-E | X | 2 | 1 | X | 2 | X | X | X | X | X | -40 à +75°C |
| IFC-Série | X | 2 | 1 | X | 1 | - | X | X | X | X | -10 à +60°C |
| IFC-Serie-E | X | 2 | 1 | X | 1 | - | X | X | X | X |
-40 à +75°C |
Accessoire :
DR-4524 : Alimentation industrielle, 85 - 264 Vac, sortie 24 Vdc, 48W, -10 °C à +50°C

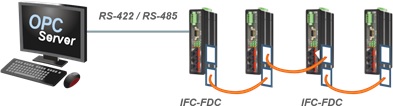

Mode BUS RS485 :

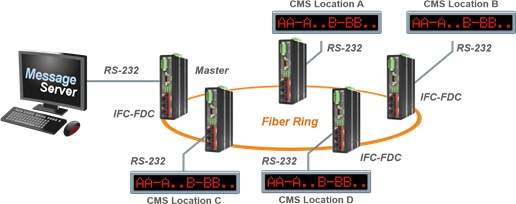

Mode anneau fermé :

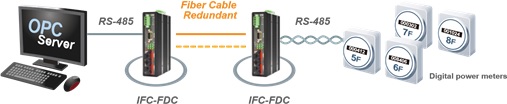

Mode redondance du lien fibre optique:
| IFC-FDC-XXXXX | Convertisseur extendeur série 2 x RS232 - 1 x RS422/485 via 2 fibres optiques. T° : -10 à +60°C |
| IFC-FDC-E-XXXXX | Convertisseur extendeur série 2 x RS232 - 1 x RS422/485 via 2 fibres optiques. T° : -40 à +75°C |
| IFC-SERIAL-XXXXX | Convertisseur extendeur série 2 x RS232 - 1 x RS422/485 via 1 fibre optique. T° : -10 à +60°C |
| IFC-SERIAL-E-XXXXX | Convertisseur extendeur série 2 x RS232 - 1 x RS422/485 via 1 fibre optique. T° : -40 à +75°C |
